產品名稱： |
電動對夾式軟密封蝶閥 |
產品型號： |
D971X/F/H,D943X/F/H |
|
驅動方式： |
電動,手動,渦輪,氣動 |
連接形式： |
對夾式,法蘭式 |
|
結構形式： |
中線,雙偏心 |
密封結構： |
軟密封,硬密封 |
|
壓力范圍： |
1.0MPa-6.4MPa |
公稱通徑： |
DN50-2000 |
|
常用材質： |
鑄鐵,球墨鑄鐵,WCB,不銹鋼等 |
銘牌： |
承質閥門 |

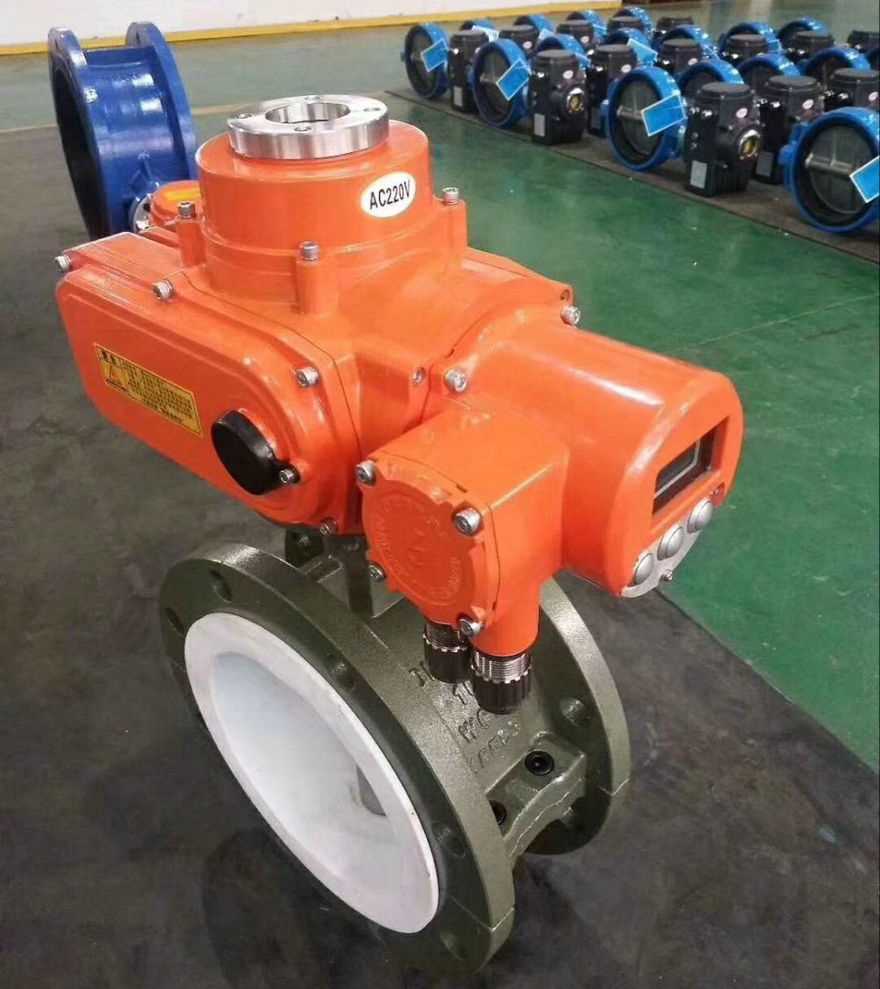

電動軟密封蝶閥,電動對夾式軟密封蝶閥冶金、化工、建材、電站、玻璃等行業(yè)中的通風、環(huán)保工程的含塵冷風或熱風氣體管道中，作為氣體介質調節(jié)流量或切斷裝置通常由角行程電動執(zhí)行機構（0~90°部分回轉）和蝶閥整體通過機械連接，經過安裝調試后共同組成。

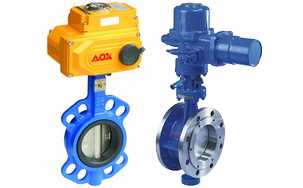

電動對夾式電動軟密封蝶閥,電動對夾式軟密封蝶閥為:
1,設計新穎、合理，結構獨特，重量輕，啟閉訊速。
2、操作力矩小，操作方便，省力靈巧。
3、可以任何位置安裝，維修方便。
4、密封件可以更換，密封性能可靠達到雙向密封零泄漏。
5、密封材料需老化、耐腐蝕，使用壽命較長等特點。
產品特點：
設計新穎、合理、結構獨特，重量輕，啟閉迅速。
操力矩小，操作方便，省力靈巧。
可以任何位置安裝，維修方便。
密封件可以更換，密封性能可靠達到雙向密封零泄漏。
密封材料耐老化、耐弱腐蝕，使用壽命長等特點。
制造標準：
設計標準：GB/T2238-1989
法蘭連接尺寸:GB/T9113.1-2000；GB/T9115.1-2000；JB78
結構長度：GB/T12221-1989
壓力試驗：GB/T13927-1992；JB/T9092-1999

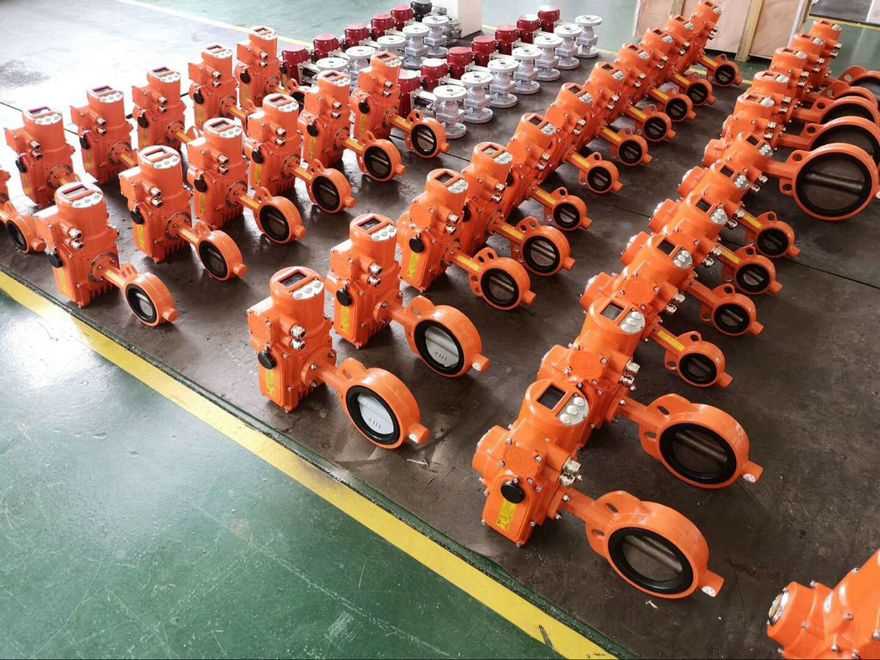

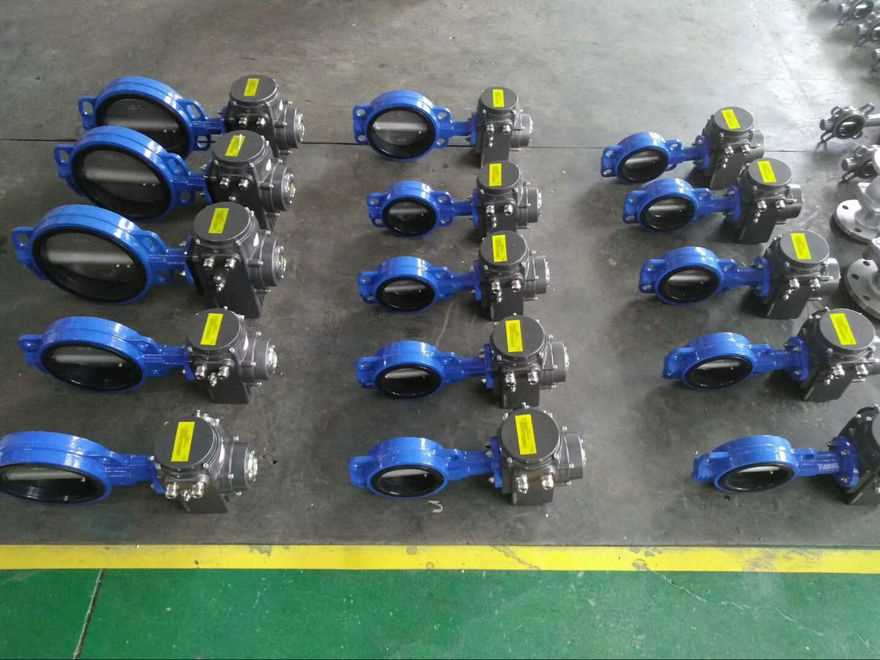

電動軟密封蝶閥,電動對夾式軟密封蝶閥實物圖片

主要技術參數：
|
公稱通徑
|
DN（mm）
|
50～800
|
|
公稱壓力
|
PN（MPa）
|
0.6
|
1.0
|
1.6
|
|
試驗壓力
|
強度試驗
|
0.9
|
1.5
|
2.4
|
|
密封試驗
|
0.66
|
1.1
|
1.76
|
|
氣密封試驗
|
0.6
|
0.6
|
0.6
|
|
適用介質
|
空氣、水、污水、蒸氣、煤氣、油品等。
|
|
驅動形式
|
手動、蝸桿蝸輪傳動、氣傳動、電傳動。
|
|
零件名稱
|
材料
|
|
閥體
|
球墨鑄鐵、鑄鋼、合金鋼、不銹鋼
|
|
蝶板
|
鑄鋼、不銹鋼及特殊材料
|
|
密封圈
|
各種橡膠、聚四氟
|
|
閥桿
|
2Cr13、不銹鋼
|
|
填料
|
O型圈、柔性石墨O
|
蝶閥密封材料選用和適用溫度：
|
材料品種
|
氯丁橡膠
|
丁晴橡膠
|
乙丙橡膠
|
聚四氟乙烯
|
硅橡膠
|
氟橡膠
|
天然橡膠
|
尼龍
|
|
英語簡稱
|
CR
|
NBR
|
EPDM
|
PTFE
|
SI
|
VITON
|
NR
|
PA
|
|
型號代號
|
X或J
|
XA或JA
|
XB或JB
|
F或XC、JC
|
XD或JD
|
XE或JE
|
X1
|
N
|
|
耐最高溫度
|
82
|
93
|
150
|
232
|
250
|
204
|
85
|
93
|
|
耐最低溫度
|
-40
|
-40
|
-40
|
-268
|
-70
|
-23
|
-20
|
-73
|
|
適用工作溫度
|
0~+80
|
-20~+82
|
-40~+125
|
-30~+150
|
-70~+150
|
-23~+150
|
-20~+85
|
-30~+93
|

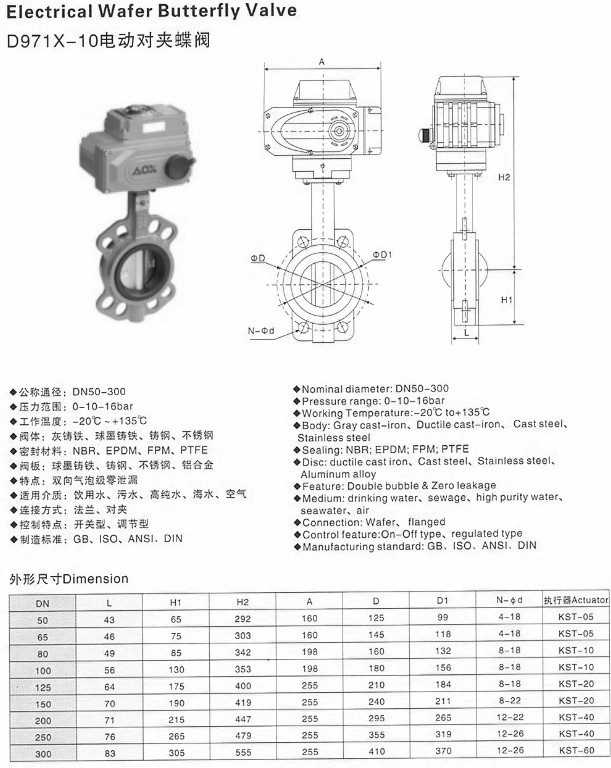

電動軟密封蝶閥,電動對夾式軟密封蝶閥尺寸圖：

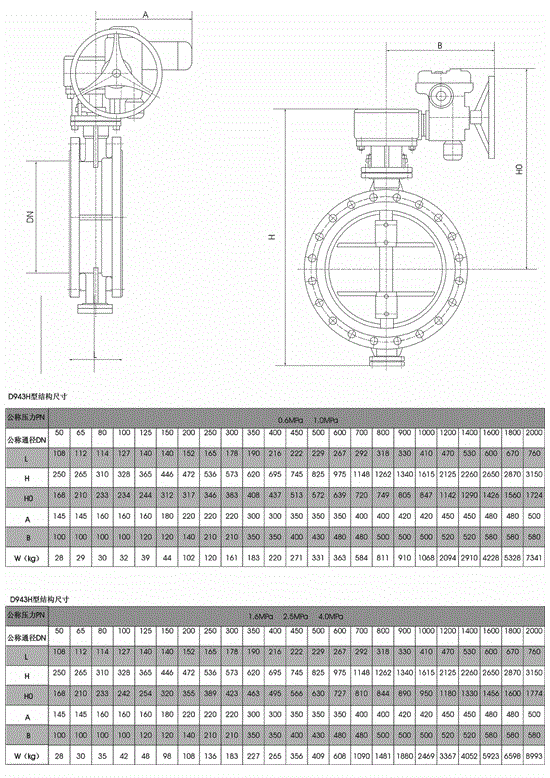

電動法蘭蝶閥尺寸圖：
|
