為解決同心蝶閥的蝶板與閥座的擠壓問題、由此產(chǎn)生了單偏心蝶閥、其結構特征為閥桿軸心偏離了蝶板中心、從而使蝶板上下端不再成為回轉軸心、分散、減輕了蝶板上下端與閥座的過度擠壓。

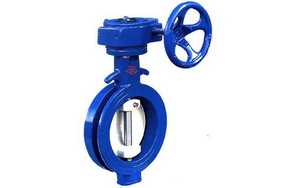

單偏心蝶閥,單偏心對夾式蝶閥工作原理：

對夾單偏心蝶閥的結構特征為閥桿軸心偏離了蝶板中心、從而使蝶板上下端不再成為回轉軸心、分散、減輕了蝶板上下端與閥座的過度擠壓，解決了同心蝶閥的蝶板與閥座的擠壓問題。但由于單偏心構造在閥門的整個開關過程中蝶板與閥座的刮擦現(xiàn)象并未消失、在應用范圍上和同心蝶閥大同小異、故采用不多。

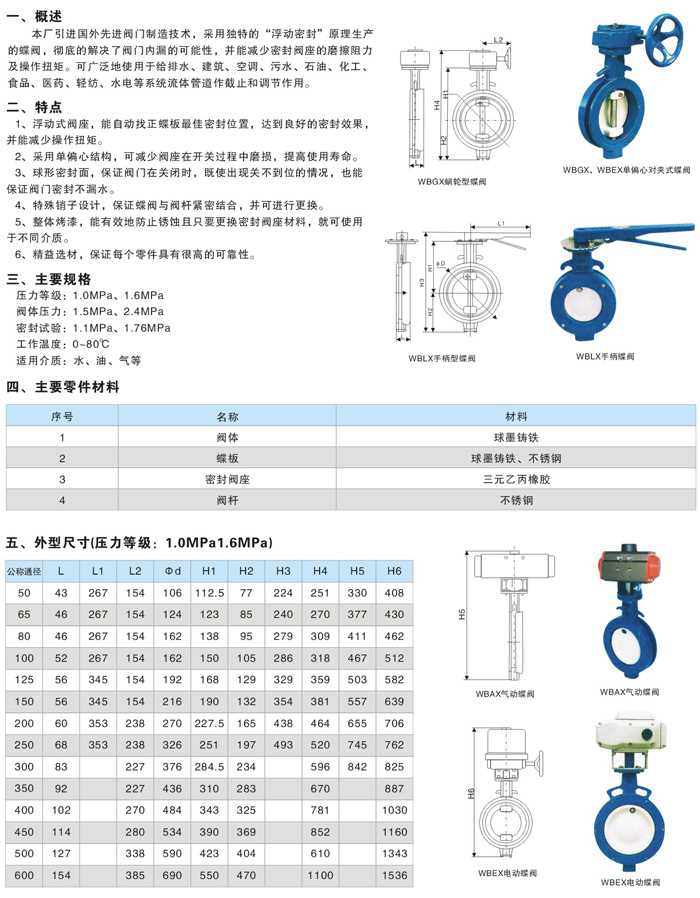

單偏心蝶閥,單偏心對夾式蝶閥尺寸圖:
