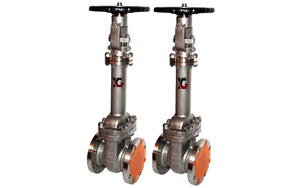

波紋管閘閥采用先進高性能金屬波紋管+填料雙重密封技術制造,杜絕了普通閘閥單一的密封填料出現老化泄露的缺點,不但提高了使用效能，大幅度增加使用上的安全性、可靠性,同時也減低了維修費用及次數。其關鍵部件金屬波紋管,下端于閥桿組件采用滾焊技術焊接,上端與連接板滾焊焊接,在流體介質和大氣之間形成一個金屬屏障,確保閥桿部位零泄露。閥蓋上的加脂接頭可直接對閥桿、螺母和軸套進行潤滑。
波紋管閘閥產品廣泛應用于：石油化工、化纖紡織、電廠、鋼廠、塑料造紙、熱油系統、蒸汽系統、冷熱水系統等行業和工況。
波紋管閘閥特點：雙層波紋管、維修方便、雙重密封、位置指示
波紋管閘閥應用場合：電站、天然氣、氨、真空、冷凍系統、熱油系統、熱水
設計制造標準：GB12234、API6D；
結構長度標準：GB1221、ANSI B16.10；
法蘭標準：JB79、ANSI B16.5；
檢驗試驗標準：GB12937、API 598
波紋管閘閥技術規范:
|
公稱壓力 |
殼體試驗壓力 |
密封試驗壓力 |
適用溫度 |
介質 |
|
1.6MPa |
2.4MPa |
1.76MPa |
GG:-10~300
CS:-29~425
SS:-59~540 |
水
蒸汽
油品 |
波紋管閘閥適用范圍、采用標準、材質、特點
|
適用范圍 |
適用介質 |
蒸氣系統、天然氣、有毒廢氣凈化、真空裝置、熱油系統、加熱設備、 冷凍系統、氨、熱水、電站等 |
|
適用溫度 |
-29——350
|
|
采用標準 |
制造標準：GB12234、API6D 、DIN3356 |
檢驗試驗標準：GB12937、API 598 、DIN3230 |
|
結構長度標準：GB1221、ANSI B16.10DIN3202 |
對焊口標準：GB12234 |
|
法蘭標準：DIN2543-2545 |
|
|
材 質 |
|
閥 體 |
閥 蓋 |
閥 桿 |
閥 瓣 |
密 封 面 |
填 料 |
|
WCB |
WCB |
WCB |
13Gr |
2Gr |
2Gr |
柔性石墨 |
|
304 |
CF8 |
CF8 |
304 |
304 |
304 |
柔性石墨 |
|
316 |
CF8M |
CF8M |
316 |
316 |
316 |
柔性石墨 |
|
304L |
CF3 |
CF3 |
316 |
304L |
304L |
柔性石墨 |
|
316L |
CF3 |
CF3 |
316 |
316L |
316L |
柔性石墨 |
|
特 點 |
波紋管密封閥桿 |
雙層、三層波紋管 |
雙重密封 |
|
無升降手輪 |
位置指示 |
維修方便 |

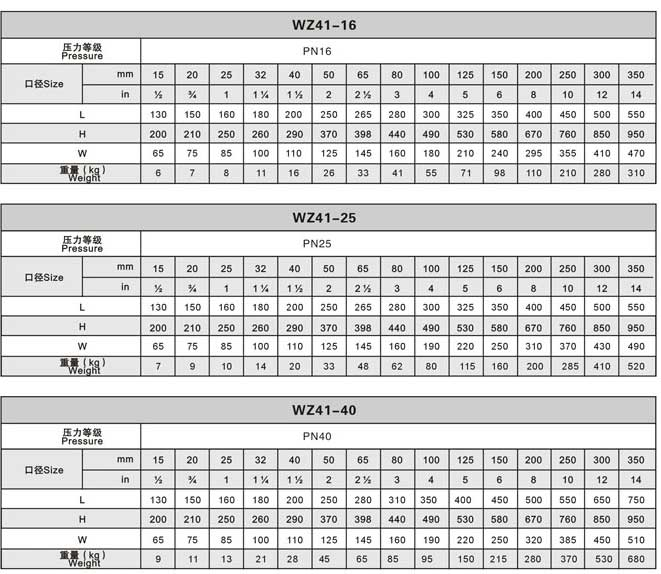

波紋管閘閥尺寸圖:

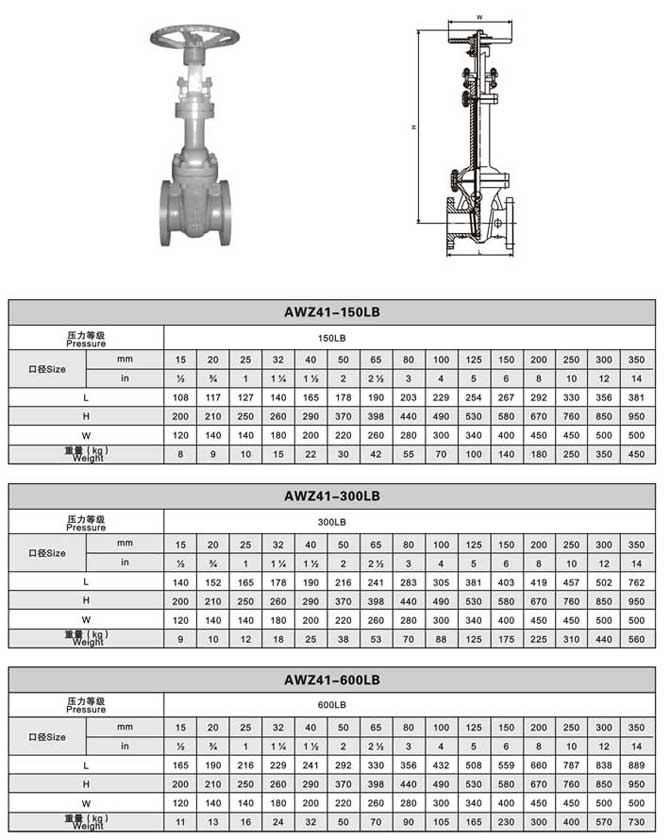

美標波紋管閘閥尺寸圖:
