內螺紋閘閥 |
|
Z15W,Z11Y,Z11H |
|
|
手輪 |
|
內螺紋 |
|
|
楔式 |
|
硬密封 |
|
|
1.6-6.4MPa |
|
DN15-80 |
|
|
不銹鋼,鍛鋼,鑄鋼 |
|
承質品牌 |
內螺紋閘閥,Z15W不銹鋼內螺紋閘閥,美標內螺紋閘閥主要特點
主要零部件材料：
|
序號 |
零件名稱 |
材質 |
|
1 |
閥體 |
不銹鋼 CF8M/CF8 |
|
2 |
閘板 |
不銹鋼 CF8M/CF8 |
|
3 |
閥桿 |
不銹鋼 SS316/SS304 |
|
4 |
閥蓋 |
不銹鋼 CF8M/CF8 |
|
5 |
填料 |
聚四氟乙烯 |
|
6 |
止推墊片 |
不銹鋼 SS304 |
|
7 |
閥桿架 |
不銹鋼 SS316/SS304 |
|
8 |
填料 |
聚四氟乙烯 |
|
9 |
螺母 |
不銹鋼 SS304 |
|
10 |
填料壓蓋螺母 |
不銹鋼 SS316/SS304 |
|
11 |
手輪 |
鋁合金 |
|
12 |
銘牌 |
鋁 |
|
13 |
手輪墊片 |
不銹鋼 SS304 |
|
14 |
手輪螺母 |
不銹鋼 SS304 |
主要尺寸：
|
口經(jīng) |
1/2″ |
3/4″ |
1″ |
1 1/4″ |
1 1/2″ |
2″ |
|
A |
15 |
20 |
25 |
32 |
38 |
50 |
|
H |
90 |
97 |
108 |
120 |
146 |
163 |
|
L |
55 |
60 |
65 |
75 |
85 |
95 |
|
D |
70 |
70 |
80 |
80 |
90 |
100 |

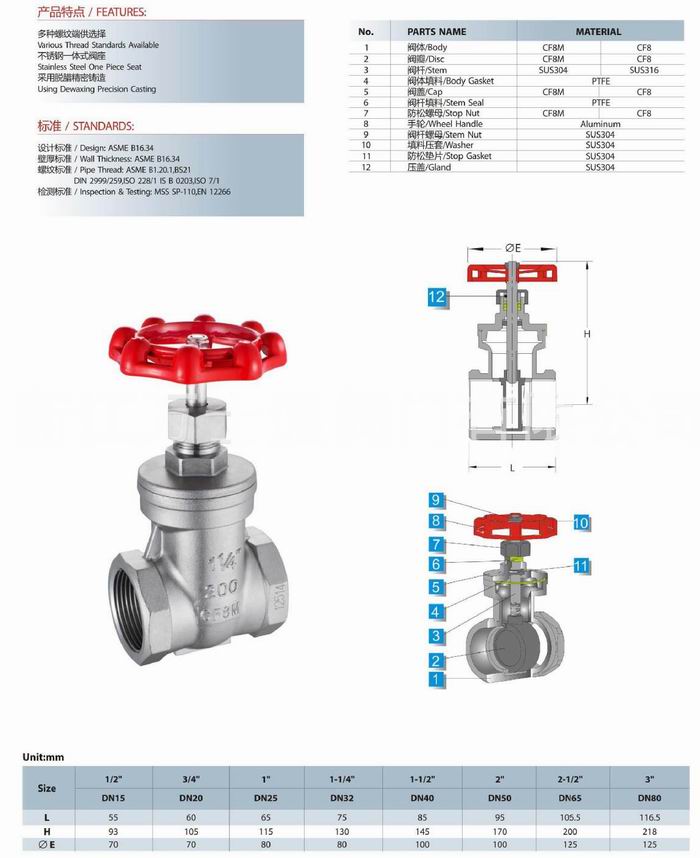

內螺紋閘閥尺寸結構圖:
|
聲明：【不銹鋼內螺紋閘閥】規(guī)格型號、結構尺寸由上海承質閥門制造有限公司提供，如何選擇適用的不銹鋼內螺紋閘閥產(chǎn)品，使之在工藝控制中安全可靠、經(jīng)濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！ |
