保溫閘閥尺寸型號保溫夾套閥門BZ41W
欄目：公司動態 發布時間：2021-08-31
保溫閘閥,保溫夾套閘閥作用是用于一些保溫介質的控制閥門，采用保溫設計能夠防止導熱油、蒸汽等介質在常溫下凝固或者結晶。
保溫閘閥尺寸型號保溫夾套閥門BZ41W
  產品名稱： 保溫閘閥   產品型號： BZ41H/W
  驅動方式： 手輪   連接形式： 法蘭
  結構形式： 夾套   密封結構： 硬密封
  壓力范圍： 1.6-16Mpa   公稱通徑： DN15-250
  常用材質： WCB,不銹鋼,合金鋼等   銘牌： 承質品牌
保溫閘閥尺寸型號保溫夾套閥門BZ41W產品說明

保溫閘閥,保溫夾套閘閥作用是用于一些保溫介質的控制閥門，采用保溫設計能夠防止導熱油、蒸汽等介質在常溫下凝固或者結晶。此產品是在普通的閘閥的基礎上焊接保溫夾套，在有的地方也稱之為夾套閘閥，在閥體兩側都裝有接口根據需要采用法蘭或者螺紋的形式連接。保溫閘閥是保溫閥門當中最常的產品，能夠廣泛的應用在石油、冶金、瀝青、化工等項目當中。

一、保溫閘閥,保溫夾套閘閥執行標準：

設計與制造：GB12234
法蘭尺寸：JB/T79　GB9113
壓力溫度：GB9131
結構長度：GB12221
對焊連接尺寸：－
檢驗與試驗：GB13927

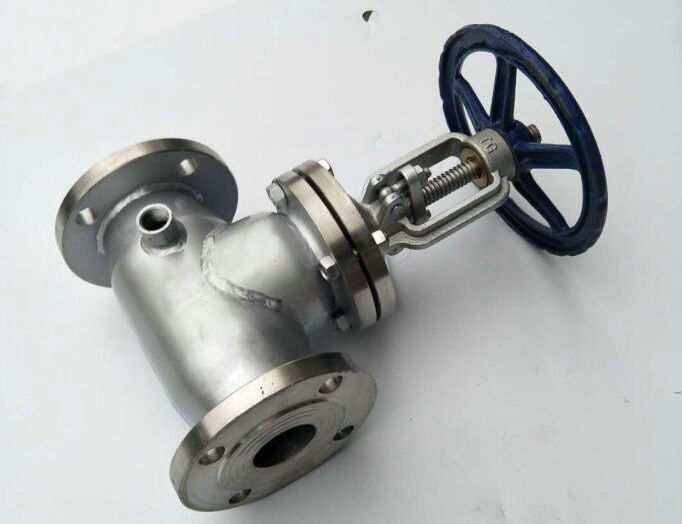

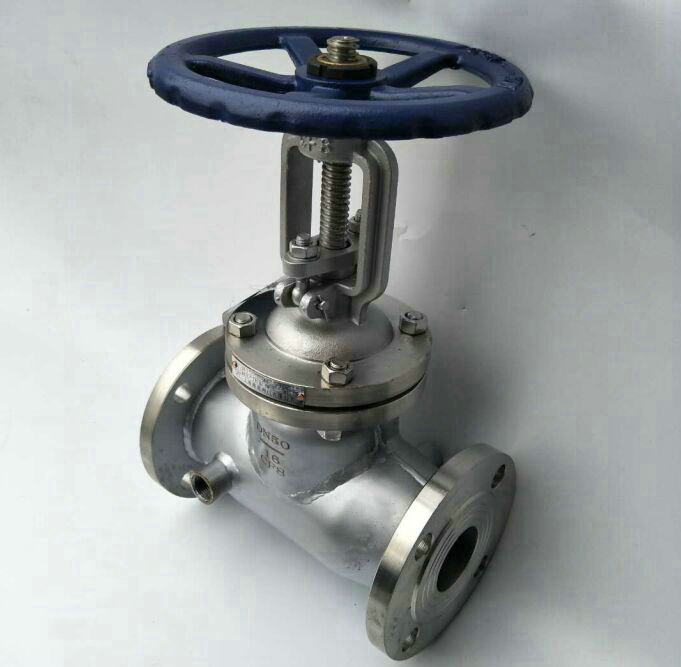

保溫閘閥,保溫夾套閘閥BZ41H/W實物圖



保溫閘閥尺寸型號保溫夾套閥門BZ41W/引進德國先進技術保溫閘閥尺寸型號保溫夾套閥門BZ41W/引進德國先進技術
標準規范

設計制造

結構長度

連接法蘭

壓力溫度等級

試驗與檢驗

GB12234 -89
API600

GB12221-89

ANSI B16.5
GB9112～9131
JB/T74～90
JB/T79-94
SH3006
HG20615～20635

GB9131
ANSI B16.34

JB/T 9092
GB13927
API598


產品特點

1 夾套焊裝于閥門的兩法蘭之間，閥門的側面、底部設置有夾套的連接口。
2 連接法蘭尺寸比同一規格普通閥門的連接法蘭大一到兩個規格，結構長度與同規格的普通閥門相同。
3 夾套中可自由地流過蒸汽或其它熱的保溫介質，確保粘稠介質可順暢地流過閥門。

性能規范

型號 公稱壓力 試驗壓力(MPa) 工作溫度 適用介質
強度(水)(MPa) 密封(水)(MPa) 低壓密封(空氣)(MPa)
BZ41H-16C
BZ41W-16P(R)		 1.6 2.4 1.8 0.6 ≤425 酸、堿、濾清類
BZ41H-25C
BZ41W-25P(R)		 2.5 3.8 2.8 0.6 ≤550 酸、堿、濾清類
BZ41H-40C
BZ41W-40P(R)		 4.0 6.0 4.4 0.6 ≤450 酸、堿、濾清類
BZ41H-64C
BZ41W-64P(R)		 6.4 9.6 7.0 0.6 ≤300 酸、堿、濾清類

主要零件材料

零件名稱

ZG1Cr18Ni9Ti系列

ZG00Cr18Ni10系列

ZG1Cr18Ni12Mo2Ti系列

ZG00Cr17Ni14Mo2系列

WCB系列

閥體/閥蓋

ZG1Cr18Ni9Ti

ZG00Cr18Ni10

ZG1Cr18Ni12Mo2Ti

ZG00Cr17Ni14Mo2

WCB

閘板

ZG1Cr18NI9Ti

ZG00Cr18Ni10

ZG1Cr18Ni12Mo2Ti

ZG00Cr17Ni14Mo2

1Cr13

閥桿

1Cr18Ni9Ti

ooCr18Ni10

1Cr18Ni12Mo2Ti

ooCr17Ni14Mo2

1Cr13

填料

石墨+304

石墨+304

石墨+304

石墨+304

石墨Graphite

墊片

石墨+304
Graphite+304

石墨+304
Graphite+304

石墨+304
Graphite+304

石墨+304
Graphite+304

石墨+304
Graphite+304

壓蓋

ZG1Cr181Ni10

ZG00Cr18Ni10

ZG1Cr18Ni12Mo2Ti

ZG00Cr17Ni14Mo2

WCB

填料壓環

1Cr18Ni9Ti

00Cr18Ni10

1Cr18Mi12Mo2Ti

00Cr17Ni14Mo2

1Cr13

螺栓

1Cr171Ni2

1Cr171Ni2

1Cr171Ni2

1Cr171Ni2

35CrMoA

螺母

1Cr18Ni9Ti

1Cr18Ni9Ti

1Cr18Ni9Ti

1Cr18Ni9Ti

 45

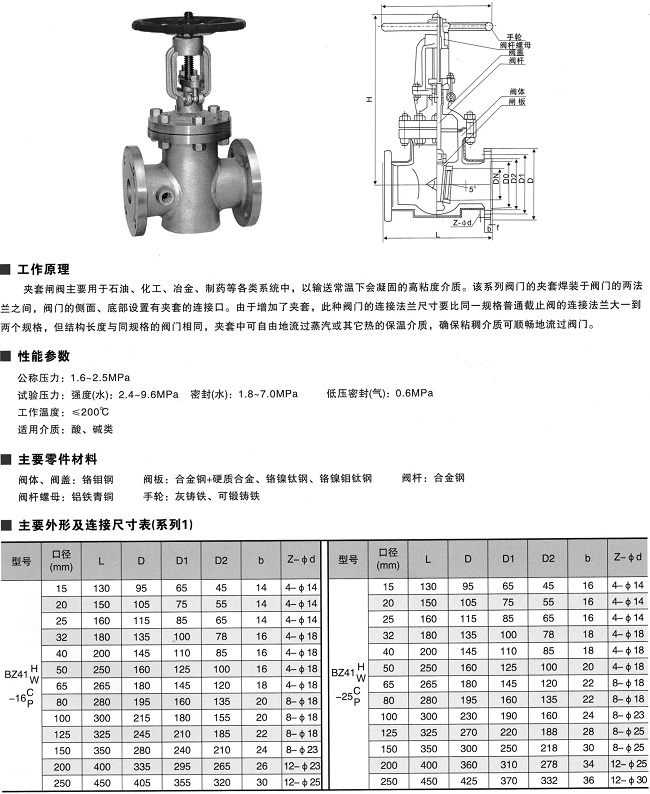

保溫閘閥,保溫夾套閘閥相關尺寸圖:
保溫閘閥尺寸型號保溫夾套閥門BZ41W
