襯膠蝶閥 |
|
D71J/D371J |
|
|
手動,渦輪,電動,氣動 |
|
對夾式，法蘭 |
|
|
中線,偏心 |
|
軟密封 |
|
|
1.0MPa-1.6MPa |
|
DN40-1200 |
|
|
鑄鐵,球墨鑄鐵,WCB,不銹鋼等 |
|
承質品牌 |
襯膠蝶閥材質型號D71J/D371J產品說明
襯膠蝶閥,全襯膠蝶閥可配(電動,氣動)執行器是我公司根據目前國內煙氣脫硫系統需求而設計的專用產品。蝶閥為適應石灰石槳液和石膏液體的腐蝕，閥板和閥桿采用了特殊的耐腐蝕合金，閥座采用高耐磨的橡膠，適應液體中大最懸浮顆粒物對閥座的沖蝕。產品具有高耐磨性和高防腐性。該產品是針對用戶要求而設計，其有針對性與可靠性。

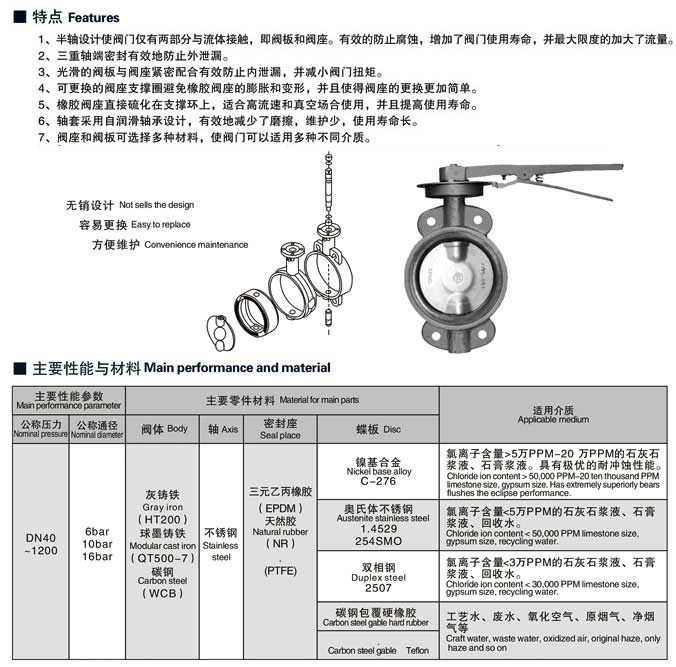

襯膠蝶閥,全襯膠蝶閥(電動,氣動)特點
1、半軸設計使閥門僅有兩部分與流體接觸，即閥板和閥座。有效的防止腐蝕，增加了閥門使用壽命，并最大限度的加大了流量。
2、三重軸端密封有效地防止外泄漏。
3、光滑的閥板與閥座緊密配合有效防止內泄漏，并減小閥門扭矩。
4、可更換的閥座支撐圈避免橡膠閥座的膨脹和變形.并且使得閥座的更換更加簡單。
5、橡膠閥座直接硫化在支撐環上，適合高流速和真空?qǐng)龊鲜褂?，并且提高使用壽命?br />
6、軸套采用自潤滑軸承設計，有效地減少了磨擦，維護少，使用壽命長。
7、閥座和閥板可選擇多種材料.使閥門可以適用多種不同介質。
主要技術參數
| 公稱通徑 | DN（mm） | 50～2000 | ||
| 公稱壓力 | PN（MPa） | 0.6 | 1.0 | 1.6 |
| 試驗壓力 | 強度試驗 | 0.9 | 1.5 | 2.4 |
| 密封試驗 | 0.66 | 1.1 | 1.76 | |
| 氣密封試驗 | 0.6 | 0.6 | 0.6 | |
| 適用介質 | 空氣、水、污水、蒸氣、煤氣、油品等。 | |||
| 驅動形式 | 手動、蝸桿蝸輪傳動、氣動、電動。 | |||
主要零件材料
| 零件名稱 | 材料 |
| 閥體 | 球墨鑄鐵、鑄鋼、合金鋼、不銹鋼 |
| 蝶板 | 不銹鋼2507、1.4529、球鐵襯膠及特殊材料 |
| 密封圈 | 各種橡膠、聚四氟 |
| 閥桿 | 2Cr13、不銹鋼 |
| 填料 | O型圈、柔性石墨O |
密封材料選用和適用溫度
| 材料品種 | 氯丁橡膠 | 丁晴橡膠 | 乙丙橡膠 | 聚四氟乙烯 | 硅橡膠 | 氟橡膠 | 天然橡膠 |
| 英語簡稱 | CR | NBR | EPDM | PTFE | SI | VITON | NR |
| 型號代號 | X或J | XA或JA | XB或JB | F或XC、JC | XD或JD | XE或JE | X1 |
| 耐最高溫度 | 82 | 93 | 150 | 232 | 250 | 204 | 85 |
| 耐最低溫度 | -40 | -40 | -40 | -268 | -70 | -23 | -20 |
| 適用工作溫度 | 0~+80 | -20~+82 | -40~+125 | -30~+150 | -70~+150 | -23~+150 | -20~+85 |

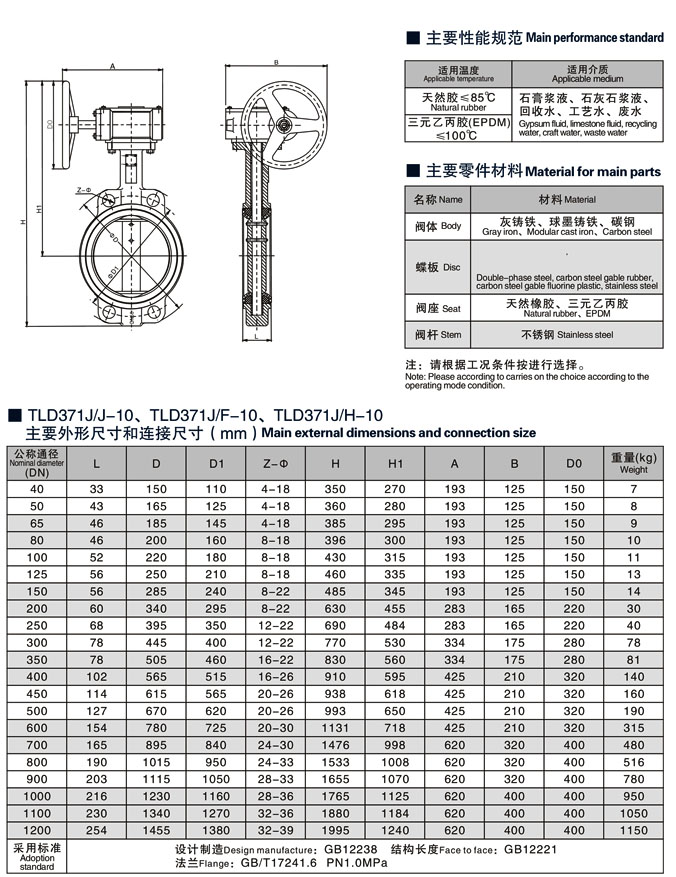

襯膠蝶閥相關尺寸圖:

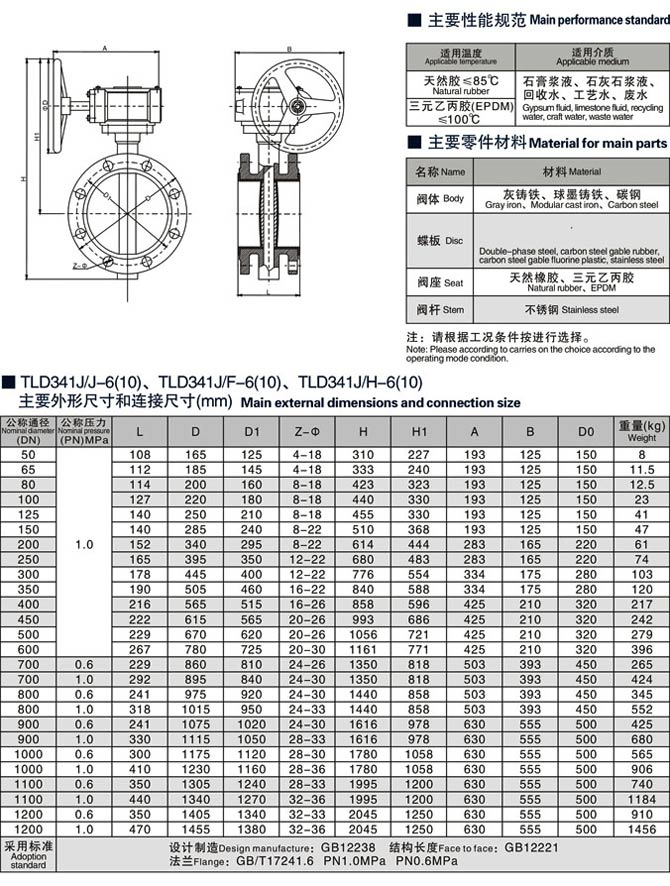

法蘭式襯膠蝶閥相關尺寸圖:
|
聲明：【襯膠蝶閥材質型號D71J/D371J】規格型號、結構尺寸由上海承質閥門制造有限公司提供，如何選擇適用的襯膠蝶閥材質型號D71J/D371J產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！ |
