高溫球閥,不銹鋼耐高溫球閥本公司設計整體高溫球閥是采用新型密封材料為閥座,具有性能穩定、密封可靠、磨擦力小、開關輕便、耐高溫、耐磨、耐油、耐腐蝕、使用壽命長等優點，經同類產品PTFE做密封的球閥,使用壽命提高了3-5倍。“雄工”牌高溫球閥與截止閥、柱塞閥、排污閥，結構長度相符，擴大了球閥使用范圍，廣泛用于石油、化工、橡膠、造紙、制藥等行業，可替代截止閥、柱塞閥、快速排污閥。適用介質：水、蒸汽、導熱油等酸類，使用溫度：≤350。
高溫球閥尺寸規格型號說明書
|
|
高溫球閥 |
|
QJ41M |
|
|
手動,電動,氣動 |
|
法蘭,螺紋 |
|
|
一體式 |
|
軟密封,硬密封 |
|
|
1.6MPa-6.4MPa |
|
DN15-200 |
|
|
鑄鐵,鑄鋼,不銹鋼等 |
|
承質品牌 |

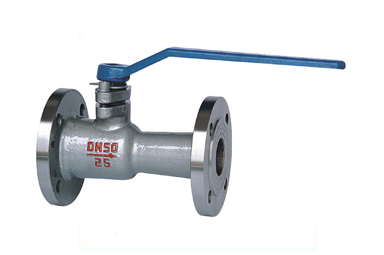

高溫球閥 QJ41M
600-900-1000 溫度 整體材質可以用特殊不銹鋼高溫球閥310S材質：屬于高合金不銹鋼的一種，比起其他型號不銹鋼來說，310S的基體為奧氏體鉻鎳不銹鋼，有較高占比的鉻和鎳元素，所以更加的耐高溫和抗氧化，而且能夠在1200的環境下仍能正常工作，多適用于制作爐用構件，考慮其較為突出的耐氧化、耐腐蝕、耐酸堿、耐高溫性能，目前310S不銹鋼的適用范圍已經擴大到了汽輪機、航空航天、石化、軍用等領域。

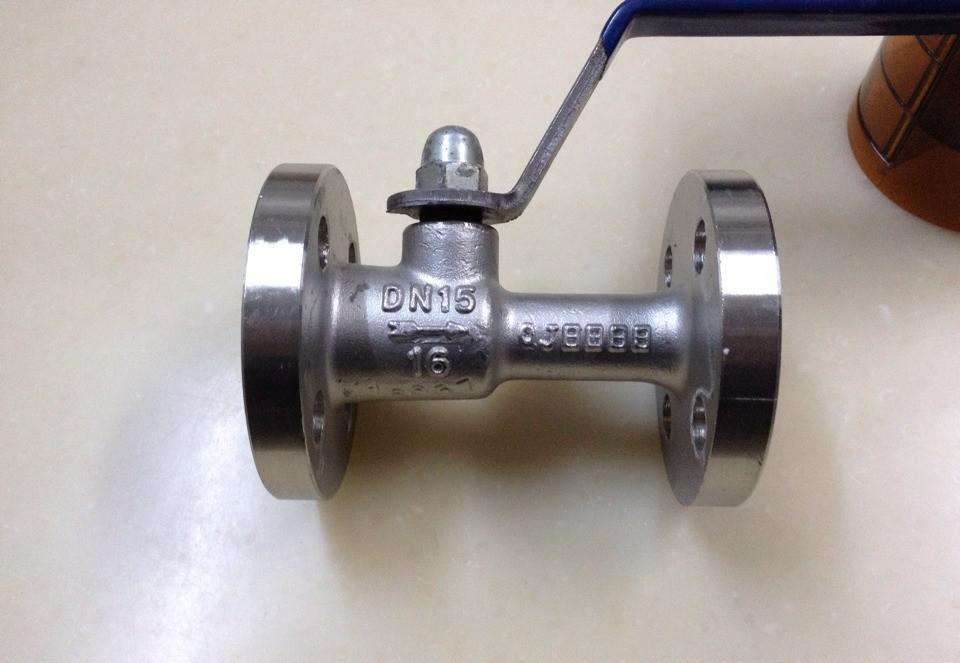

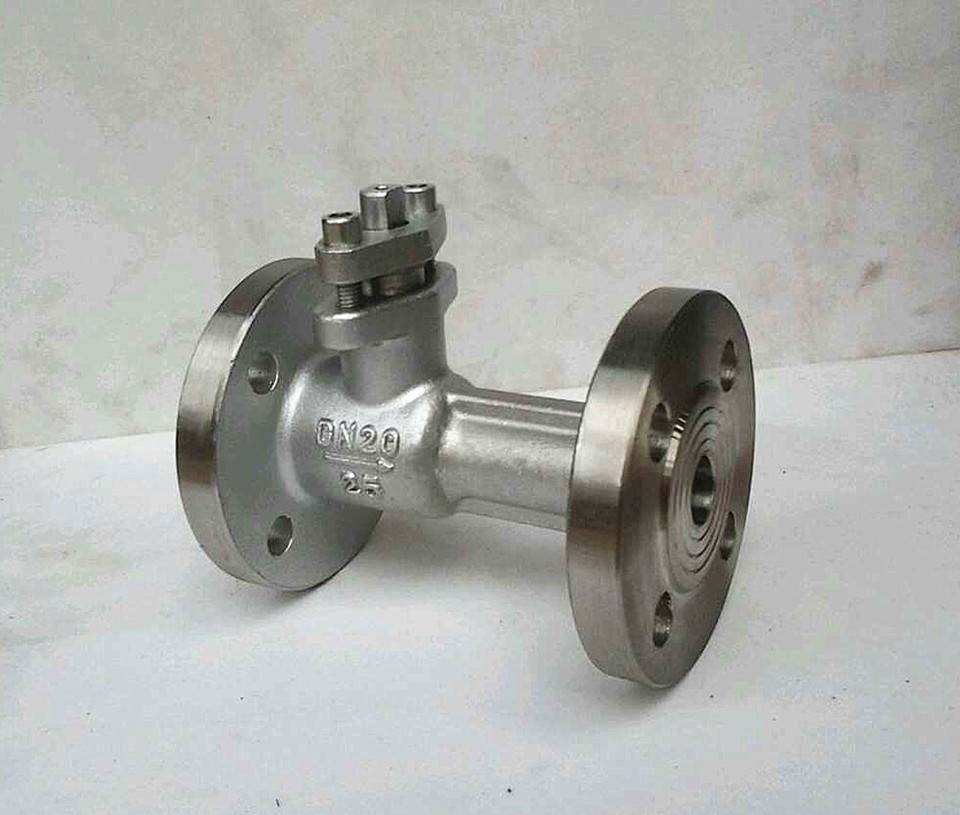

高溫球閥 QJ41M實物圖
高溫球閥 QJ41M實物圖參數
|
型號 |
公稱壓力 |
強度試驗壓力 |
密封試驗壓 |
適用溫度 |
適用介質 |
|
QJ41M/F-16C |
1.6 |
2.4 |
1.8 |
-28～+300 (M/F) |
導熱油、水、蒸汽、氣體、油品、硝酸類腐蝕性介質、醋酸類腐蝕性介質 |
|
QJ41M/F-16C |
2.5 |
3.8 |
2.8 |
-28～+350 (PPN) |
高溫球閥 QJ41M材料表
|
序號 |
零部件名稱 |
材料 |
|
1 |
閥體 |
球墨鑄鐵、碳素鋼、鑄不銹鋼 |
|
2 |
密封圈 |
(M/F)高強度耐磨碳結石墨≤300 (PPN)對蒞聚苯、溫度≤350 |
|
3 |
球 |
不銹鋼 |
|
4 |
填料 |
聚四氟乙烯 |
|
5 |
填料壓蓋 |
QT450－10球墨鑄鐵 |
|
6 |
閥桿 |
碳素鋼、鉻不銹鋼 |
|
7 |
手柄 |
碳鋼 |
高溫球閥,不銹鋼耐高溫球閥結構圖與尺寸表
|
聲明：【高溫球閥 QJ41M】規格型號、結構尺寸由上海承質閥門制造有限公司提供，如何選擇適用的高溫球閥 QJ41M產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！ |
