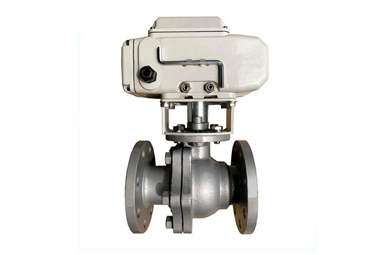

電動切斷球閥/電動O型切斷球閥 Q941F
欄目：公司動態 發布時間：2021-09-12
電動切斷球閥、電動O型切斷球閥適用于兩位切斷、調節的場合。閥與執行機構的連接采用直連方式，電動執行機構內置伺服系統，無須另配伺服放大器，輸入4-20mA信號及220VAC電源即可控制運轉。
電動O型切斷球閥電動執行機構內置伺服系統電動O型切斷球閥 Q941F
電動切斷球閥、電動O型切斷球閥適用于兩位切斷、調節的場合。閥與執行機構的連接采用直連方式，電動執行機構內置伺服系統，無須另配伺服放大器，輸入4-20mA信號及220VAC電源即可控制運轉。具有連線簡單，結構緊湊、尺寸小、重量輕、阻力小、動作穩定可靠等優點。執行機構可根據用戶要求另配置UNIC、PSQ、HQ、DHL等型號電子式電動執行機構或GTX、AL等氣活塞式執行機構。

電動切斷球閥/電動O型切斷球閥電動執行機構內置伺服系統
  產品名稱： 電動切斷球閥   產品型號： Q941F
  驅動方式： 電動,氣動   連接形式： 法蘭
  結構形式： O型   密封結構： 軟密封,硬密封
  壓力范圍： 1.6MPa-6.4MPa   公稱通徑： DN15-200
  常用材質： WCB,不銹鋼等   銘牌： 承質品牌

電動切斷球閥/電動O型切斷球閥執行標準

1、設計與制造：GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357。
2、法蘭尺寸：JB/T74～90（JB74～90）、GB9112～9131、HGJ44～76、SH3406、ANSI B16.5、JIS B2212～2214、NF E29-211、DIN2543。
3、結構長度：GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202。
4、檢驗主試驗：JB/T 9092、API 598。

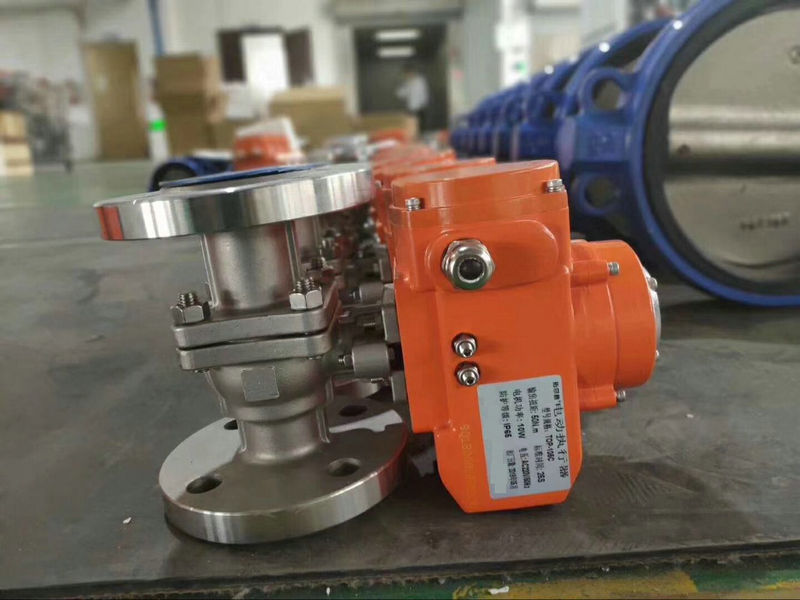

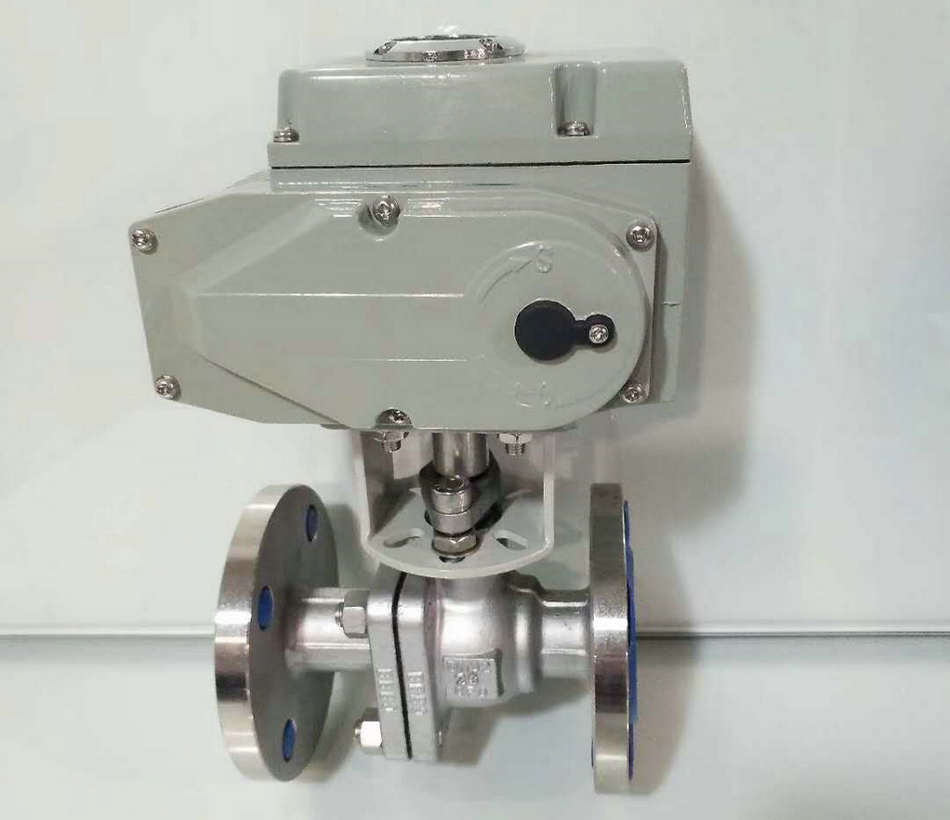

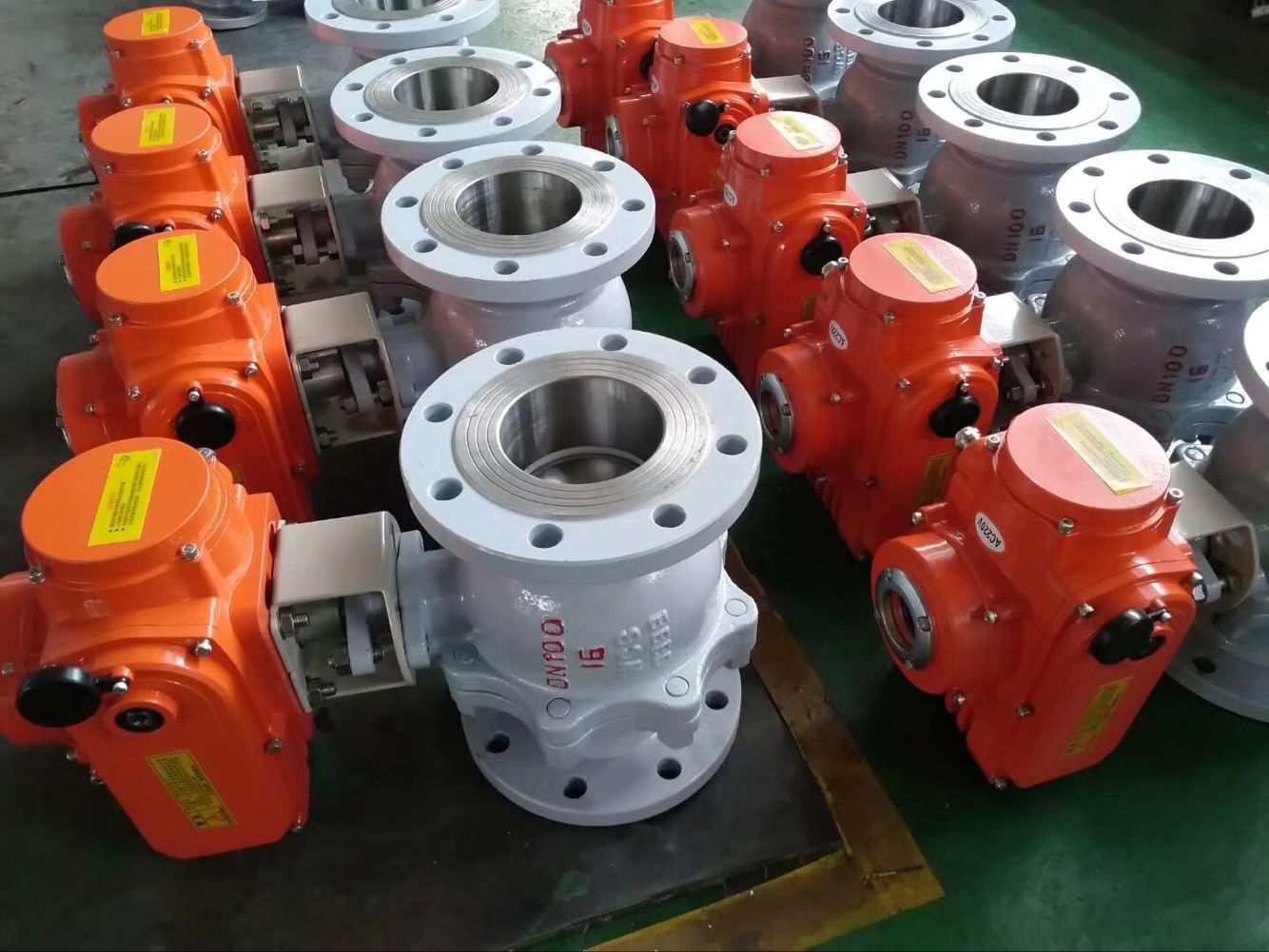

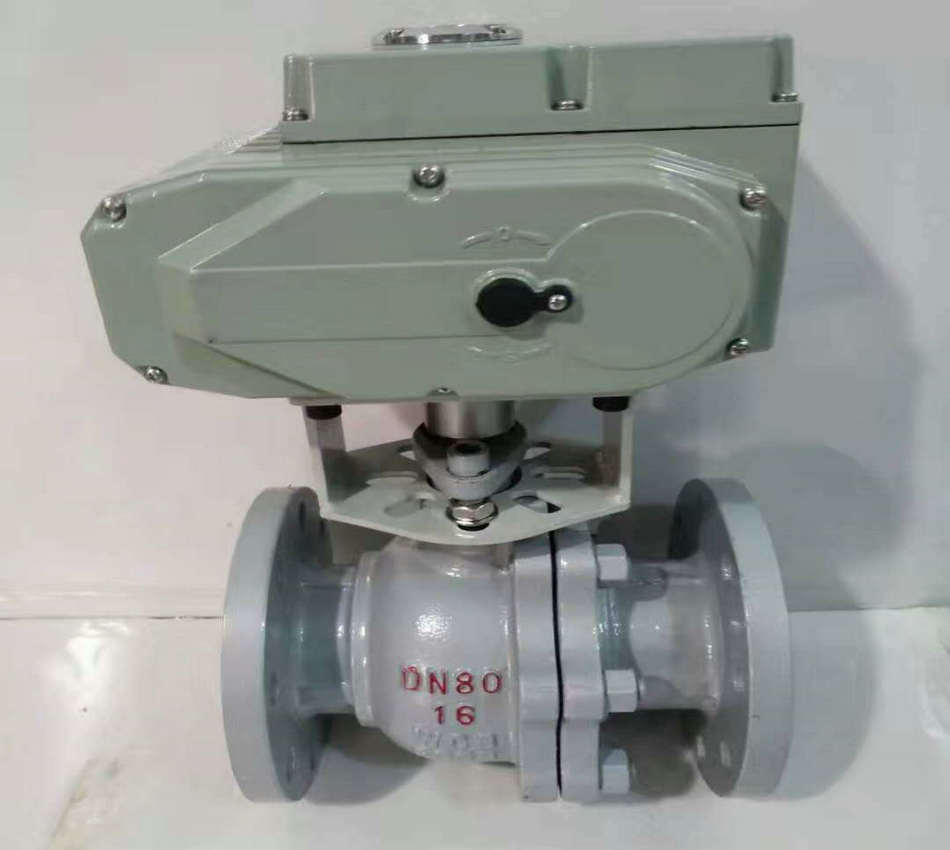

電動切斷球閥、電動O型切斷球閥實物圖

電動切斷球閥、電動O型切斷球閥實物圖電動切斷球閥、電動O型切斷球閥實物圖

電動切斷球閥、電動O型切斷球閥實物圖電動切斷球閥、電動O型切斷球閥實物圖

電動切斷球閥、電動O型切斷球閥技術參數

公稱通徑DN(mm) 15 20 25 32 40 50 65 80 100 125 150 200
額定流量系數KV 21 38 72 112 170 273 384 512 940 1452 2222 3589
公稱壓力(MPa) PN1.6、2.5、4.0、6.4 MPa；ANSI 150、300LB
允許壓差(MPa) ≤公稱壓力
閥體形式 兩段式鑄造球閥
連接形式 法蘭式、焊接式、螺紋式
閥芯形式 "O"型球形閥芯
密封填料 V型聚四氟乙烯填料、柔性石墨填料等
流量特性 近似快開型
動作范圍 0～90°
泄露量Q 按GB/T4213-92，小于額定KV0.01%
基本誤差 ±1%
回差 ±1%
死區 ≤1%(可調)
可調范圍 250：1 350：1
配置執行機構 可配PSQ、HQ、UNIC、361RS、JO等系列角行程電動執行機構
控制方式 開關到位燈(開關兩位控制)、無源觸點信號、1/5K電位計、智能調節(4～20mA模擬量信號控制)

電動切斷球閥、電動O型切斷球閥執行器參數

執行器類別 引進型JOX系列執行器參數 引進型3610R系列執行器參數 引進型JHQ系列執行器參數
電源電壓 標準：220V AC單相 可選：110V AC 單相、380/440V AC 三相、24V/110V/220V AC
輸出力矩 50N·M～2000N·M 50N·M～1500N·M 50N·M～3000N·M
動作范圍 0～90° 0～360° 0～90° 0～90°、0°～270°可選
控制方式 開關到位燈(開關兩位控制)、無源觸點信號、1/5K電位計、智能調節(4～20mA模擬量信號控制)
動作時間 15秒/30秒/60秒 10秒/15秒/30秒 18S～112S
保護裝置 過熱保護 過載保護 內置過熱保護、過載保護
環境溫度 -30°～60° -30°～60° -20～+70
手動操作 同附帶手柄操作 同附帶手柄操作 機械離合機構，配手輪操作
機械限位 電氣、機械二重限位 電氣、機械二重限位 2個外部調整螺栓
防護等級 IP65 IP55 IP65、IP67、可定制IP68
防爆等級 無防爆 Exd BT4 Exd BT4,Exd CT6
位置測量 可選裝開關或電位計 比例控制單元 電位計、比例控制單元
驅動電機 8W/E AC可逆電機 鼠籠式異步電機
進線接口 PE1/2〞進線線鎖 2-PF 1/2〞進線線鎖 2個 PF 3/4”
殼體材料 鋁合金 鋼，鋁合金 鋼，鋁合金，鋁青銅，聚碳酸脂
外涂層 干粉，環氧聚酯，具有超強防腐功能
采用獨特的電制動線路，因而定位精度高，執行機構靈敏，啟動停止迅速,運行平穩。同時具有抗干擾、抗浪涌電壓、防擊穿能力強的特點
適用于動作頻繁的調節回路，當接通持續率為25%時，每小時動作次數可達630-1200次

電動切斷球閥、電動O型切斷球閥材料表

零件名稱 材料
閥體、閥蓋 WCB 304(CF8) 316(CF8M) 316L(CF3M)
球體 2Cr13+氮化處理 304 316 316L
閥桿 2Cr13 304 316 316L
閥座密封圈 PTFE、碳素纖維＋PTFE、對位聚苯
填料 V型PTFE、柔性石墨

主要性能規范

公稱通徑DN(mm) DN15-300
公稱壓力 PN(MPa) 1.0 1.6 2.5 4.0 6.4
試驗壓力 強度試驗 1.5 2.4 3.75 6.0 9.60
密封試驗 1.1 1.76 2.75 4.4 7.04
低壓氣密試驗 0.5～0.7
適用介質 水、油、蒸氣、硝酸類(溫度≤200)、醋酸類(溫度≤200)

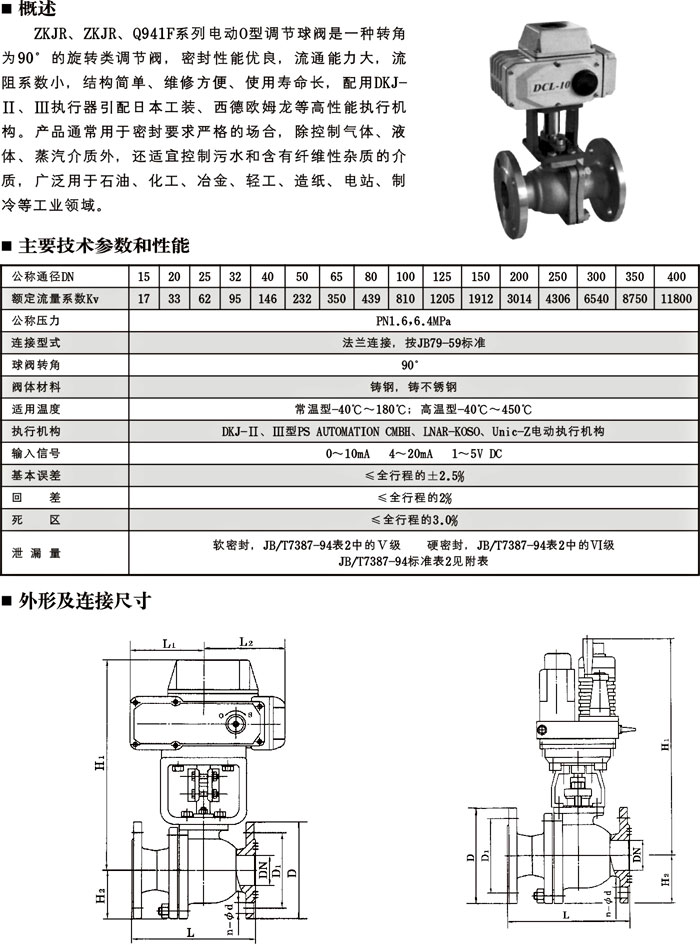

電動切斷球閥、電動O型切斷球閥結構圖與尺寸表

電動切斷球閥、電動O型切斷球閥結構圖與尺寸表

聲明：【電動O型切斷球閥 Q941F】規格型號、結構尺寸由上海承質閥門制造有限公司提供，如何選擇適用的電動O型切斷球閥 Q941F產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
