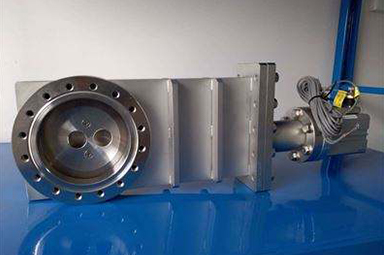

氣動超高真空插板閥 CCQ
欄目：公司動態 發布時間：2021-09-14
CCQ型氣動超高真空插板閥是通過電磁換向閥改變氣路方向，控制執行氣缸驅動閥板作上下運動，達到閥門的開啟或關閉。
氣動超高真空插板閥 CCQ
CCQ型氣動超高真空插板閥是通過電磁換向閥改變氣路方向，控制執行氣缸驅動閥板作上下運動，達到閥門的開啟或關閉。閥門用于接通或切斷真空管路中的氣流。適用介質為純凈空氣和非腐蝕性氣體。
帶反饋信號裝置。
氣動超高真空插板閥/規格型號CCQ
CCQ型氣動超高真空插板閥是通過電磁換向閥改變氣路方向，控制執行氣缸驅動閥板作上下運動，達到閥門的開啟或關閉。閥門用于接通或切斷真空管路中的氣流。適用介質為純凈空氣和非腐蝕性氣體。
帶反饋信號裝置。
| 產品名稱： | 氣動超高真空插板閥 |
|
CCQ |
|
|
氣動 |
|
法蘭 |
|
|
加強筋 |
|
氟橡膠,PTFE,RPP |
|
|
1.6MPa-6.4MPa |
|
DN50-800 |
|
|
碳鋼,304,316,鈦合金鋼等 |
|
承質品牌 |
氣動超高真空插板閥主要零件材料
閥體、閥板：不銹鋼
密封件：氟橡膠、波紋管(軸封)、NBR。

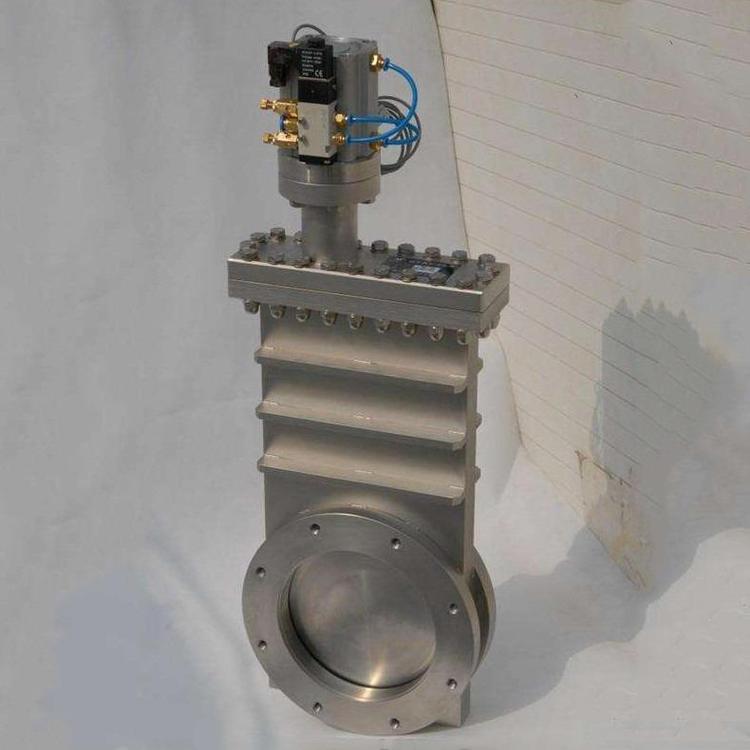

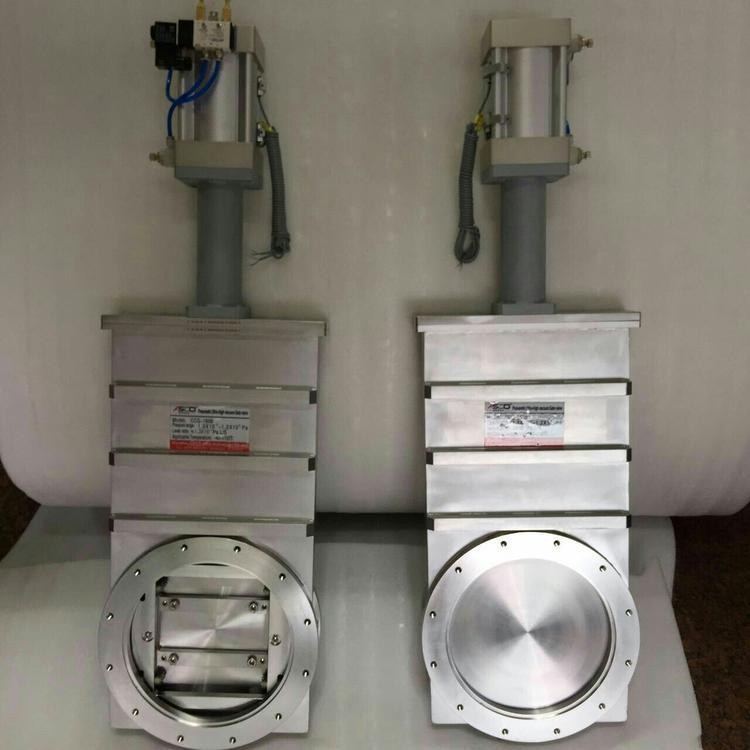

氣動超高真空插板閥實物圖
氣動超高真空插板閥主要技術性能
| 適用范圍：Applicability | 105～1.3×10-7Pa |
| 閥門漏率：Valve Leak Rate |
≤1.3×10-7Pa.L/S.(DN≤200) ≤6.7×10-7Pa.L/S.(DN≥250) |
| 適用溫度：Applicable Temperature | -30～+150 |
|
閥門開啟時閥板兩側的壓差： The differential pressure between the two sides of valve disc upon valve opening: |
≤2.7×103Pa. |
| 氣源壓力：Annoy pressure | 0.4～0.6MPa |

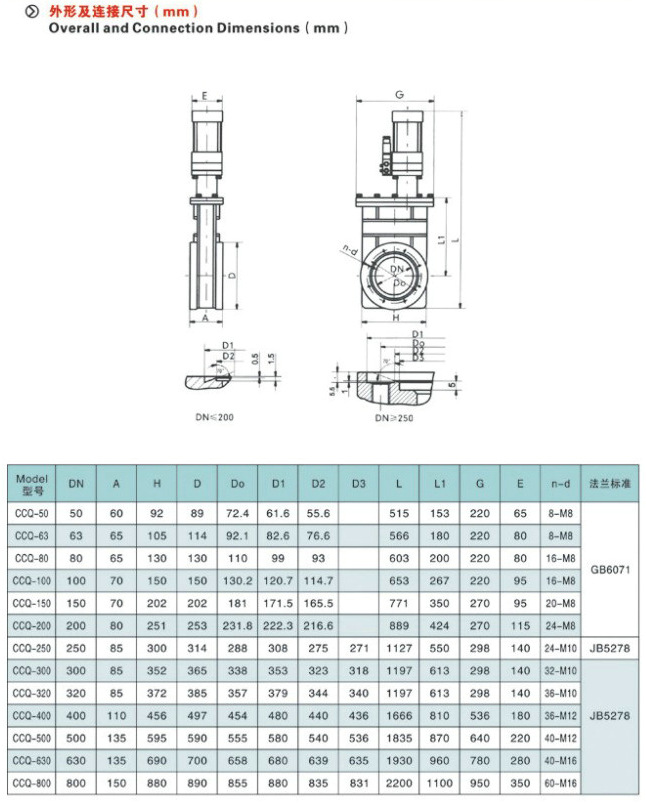

氣動超高真空插板閥,CCQ氣動超高真空插板結構圖與尺寸表
|
聲明：【氣動超高真空插板閥 CCQ】規格型號、結構尺寸由上海承質閥門制造有限公司提供，如何選擇適用的氣動超高真空插板閥 CCQ產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！ |
