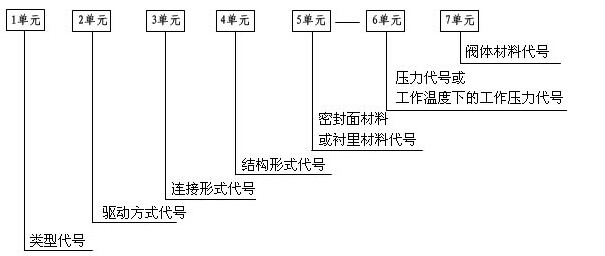

疏水閥型號編制方法：
一單元：傳動方式
|
傳動 方式 |
電磁動 | 電磁-液動 | 電-液動 | 蝸輪 | 正齒輪 | 傘齒輪 | 氣動 | 液動 | 氣-液動 | 電動 |
手柄 手輪 |
| 代號 | 0 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 無代號 |
安全閥、減壓閥、疏水閥、手輪直接連接閥桿操作結構形式的閥門，本代號省略，不表示；
對于氣動或液動機構操作的閥門：常開式用6K、7K表示；常閉式用6B、7B表示；
防爆電動裝置的閥門用9B表示。
二單元：連接型式
| 連接方式 | 內螺紋 | 外螺紋 | 兩不同連接 | 法蘭 | 焊接 | 對夾 | 卡箍 | 卡套 |
| 代號 | 1 | 2 | 3 | 4 | 6 | 7 | 8 | 9 |
三單元：結構型式
閥門結構形式用阿拉伯?dāng)?shù)字表示，按下表規定。
疏水閥結構形式代號
| 結構形式 | 代號 | 結構形式 | 代號 |
| 浮球式 | 1 | 蒸汽壓力式或膜盒式 | 6 |
| 浮桶式 | 3 | 雙金屬片式 | 7 |
| 液體或固體膨脹式 | 4 | 脈沖式 | 8 |
| 鐘形浮子式 | 5 | 圓盤熱動力式 | 9 |
四單元： 密封副材料
| 材料 |
錫基軸 承合金 巴氏合金 |
搪 | 滲氮鋼 |
18-8系 不銹鋼 |
氟塑料 | 玻璃 |
Cr13 不銹鋼 |
襯膠 |
蒙乃爾 合金 |
尼龍 塑料 |
滲硼鋼 | 襯鉛 |
Mo2Ti 不銹鋼 |
塑料 | 銅合金 | 橡膠 |
硬質 合金 |
閥體 直接 加工 |
| 代號 | B | C | D | E | F | G | H | J | M | N | P | Q | R | S | T | X | Y | W |
當密封副的密封面材料不同時，以硬度低的材料代號表示。
五單元：壓力等級表示
PN1.0-32Mpa，10=1.0MPA表示壓力為十公斤，150LB-1500LB表示美標磅級壓力，5-63K表示日級壓力；
國標、美標、日標閥門公稱壓力、磅（Lb）、兆帕（Mpa）、巴、日標（K）級換算表。
表一：
|
壓力等級磅（Lb） 和兆帕（Mpa）換算表 |
||||||||||
|
磅級Class |
150 |
300 |
400 |
600 |
800 |
900 |
1500 |
2500 |
3500 |
4500 |
|
兆帕Mpa |
2.0MPa |
4.0MPa |
6.8MPa |
11.0MPa |
13.0MPa |
15.0MPa |
26.0MPa |
42.0MPa |
56.0MPa |
|
表二：
|
壓力等級兆帕（Mpa）和巴換算表 |
|||||
|
0.05(0.5) |
0.1(1.0) |
0.25(2.5) |
0.4(4.0) |
0.6(6.0) |
0.8(8.0) |
|
1.0(10.0) |
1.6(16.0) |
2.0(20.0) |
2.5(25.0) |
4.0(40.0) |
5.0(50.0) |
|
6.3(63.3) |
10.0(100.0) |
15.0(150.0) |
16.0(160.0) |
20.0(200.0) |
25.0(250.0) |
|
28.0(280.0) |
32.0(320.0) |
42.0(420.0) |
50.0(500.0) |
63.0(630.0) |
80.0(800.0) |
|
100.0(1000.0) |
125.0(1250.0) |
160.0(1600.0) |
200.0(2000.0) |
250.0(2500.0) |
335.0(3350.0) |
表三：
|
磅級（Lb）與日標（K）級和公稱壓力換算表 |
|||||||
|
磅級（Lb） |
150 |
300 |
400 |
600 |
900 |
1500 |
2500 |
|
K級 |
10 |
20 |
30 |
40 |
63 |
100 |
/ |
|
公稱壓力（MPa） |
2.0 |
5.0 |
6.8 |
10.0 |
15.0 |
25.0 |
42.0 |
灰鑄鐵底壓閥和鋼制中壓省略此項
舉例：Z543H-16C 傘齒輪傳動法蘭連接平板閘閥，公稱壓力1.6MPa，閥體材料為碳鋼
六單元：閥門閥體材料(代號)
閥門閥體材質代號（表）|
閥體材料 |
鈦及鈦合金 |
碳鋼 |
Cr13系不銹鋼 |
鉻鉬鋼 |
可鍛鑄鐵 |
鋁合金 |
|
代號 |
A |
C |
H |
I |
K |
L |
|
閥體材料 |
球墨鑄鐵 |
Mo2Ti系不銹鋼 |
塑料 |
銅及銅合金 |
18-8系不銹鋼 |
灰鑄鐵 |
|
代號 |
Q |
R |
S |
T |
P |
Z |
